So sánh nguồn MEAN WELL là WDR và TDR

So sánh nguồn MEAN WELL là WDR và TDR dựa trên các tiêu chí quan trọng:

 Điểm khác biệt cốt lõi (Input Voltage)

• Dòng WDR (Wide Input):

  • Điện áp đầu vào: 1 pha hoặc 2 pha (180 ~ 550 VAC).

  • Đặc điểm: Chuyên dùng cho các hệ thống điện lưới công nghiệp không ổn định, dải điện áp cực rộng hoặc khi bạn chỉ lấy 2 dây nóng từ hệ thống 3 pha để cấp nguồn.

• Dòng TDR (Three-Phase):

  • Điện áp đầu vào: 3 pha (340 ~ 550 VAC) (vẫn cho phép chạy 2 pha nhưng phải giảm tải theo biểu đồ derating).

  • Đặc điểm: Thiết kế chuyên dụng cho lưới điện công nghiệp 3 pha đối xứng (thường thấy trong các tủ điện máy móc nhà máy lớn).

 Bảng so sánh chi tiết

Tiêu chí	Dòng Meanwell WDR Series	Dòng Meanwell TDR Series
Nguồn điện cấp (AC Input)	1 pha hoặc 2 pha: 180 ~ 550 VAC	3 pha (hoặc linh hoạt 2 pha): 340 ~ 550 VAC
Dải công suất phổ biến	Từ 60W đến 480W (hoặc lên tới 960W tùy mã)	Từ 240W đến 960W (Thường tập trung công suất trung bình và lớn)
Hiệu suất (Efficiency)	Lên tới ~92% – 93.5%	Lên tới ~92% – 93%
Kích thước / Thiết kế	Thiết kế dạng thanh ray mỏng (Slim), vỏ kim loại chắc chắn.	Thiết kế tối ưu bề ngang rất mỏng (Slim width) để tiết kiệm không gian tủ điện.
Tính năng bảo vệ	Ngắn mạch, quá tải, quá áp, quá nhiệt.	Ngắn mạch, quá tải, quá áp, quá nhiệt.
Tín hiệu cảnh báo	Có tích hợp tiếp điểm Relay báo trạng thái DC OK.	Có tích hợp tiếp điểm Relay báo trạng thái DC OK (tùy mã hoặc là tiêu chuẩn).
Ứng dụng chính	Hệ thống tự động hóa công nghiệp, tủ điện ngoài trời/công nghiệp có điện áp dao động mạnh, năng lượng mặt trời.	Tủ điều khiển máy CNC, dây chuyền tự động hóa nhà máy, thiết bị bán dẫn sử dụng lưới điện 3 pha.

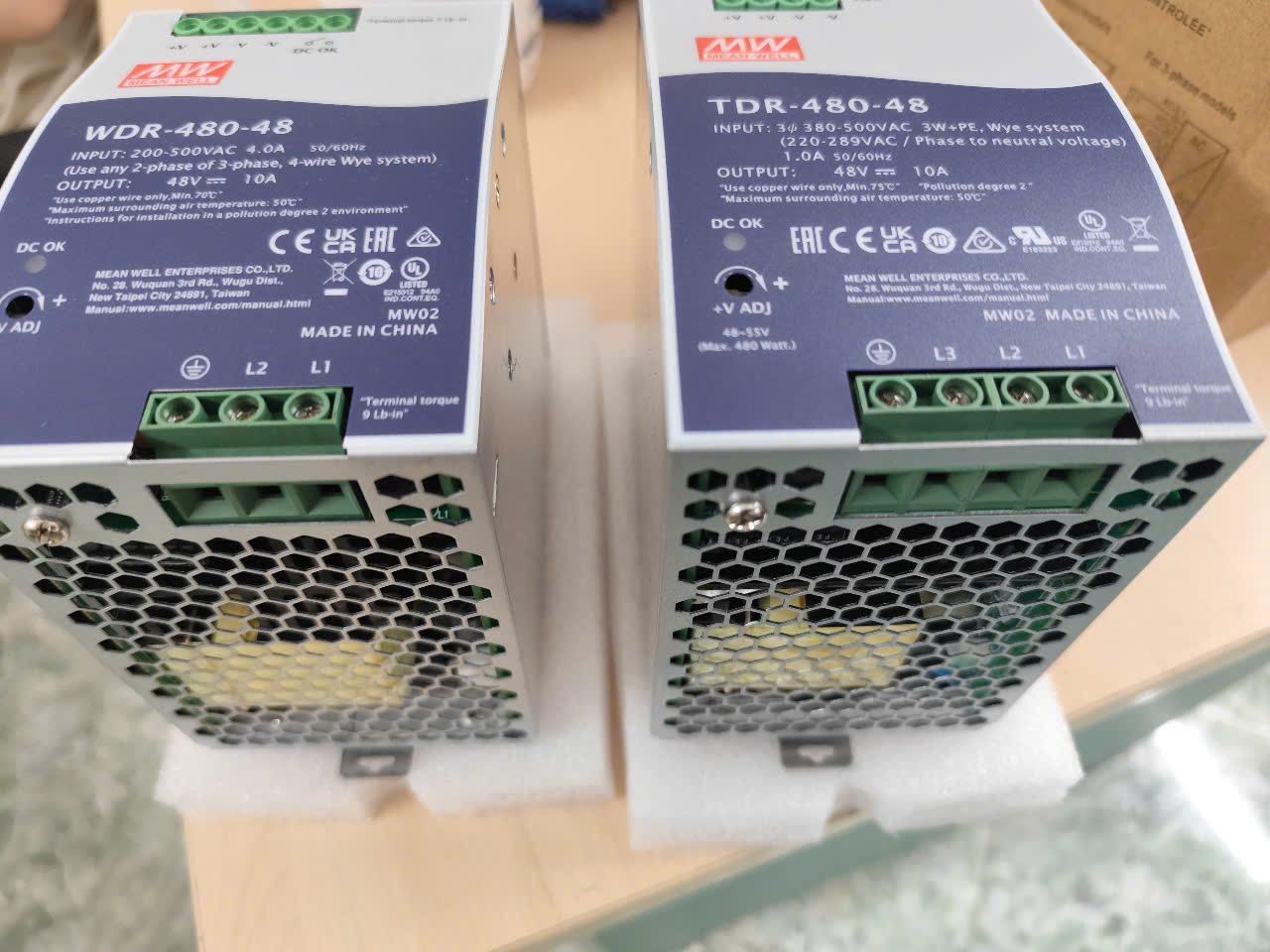

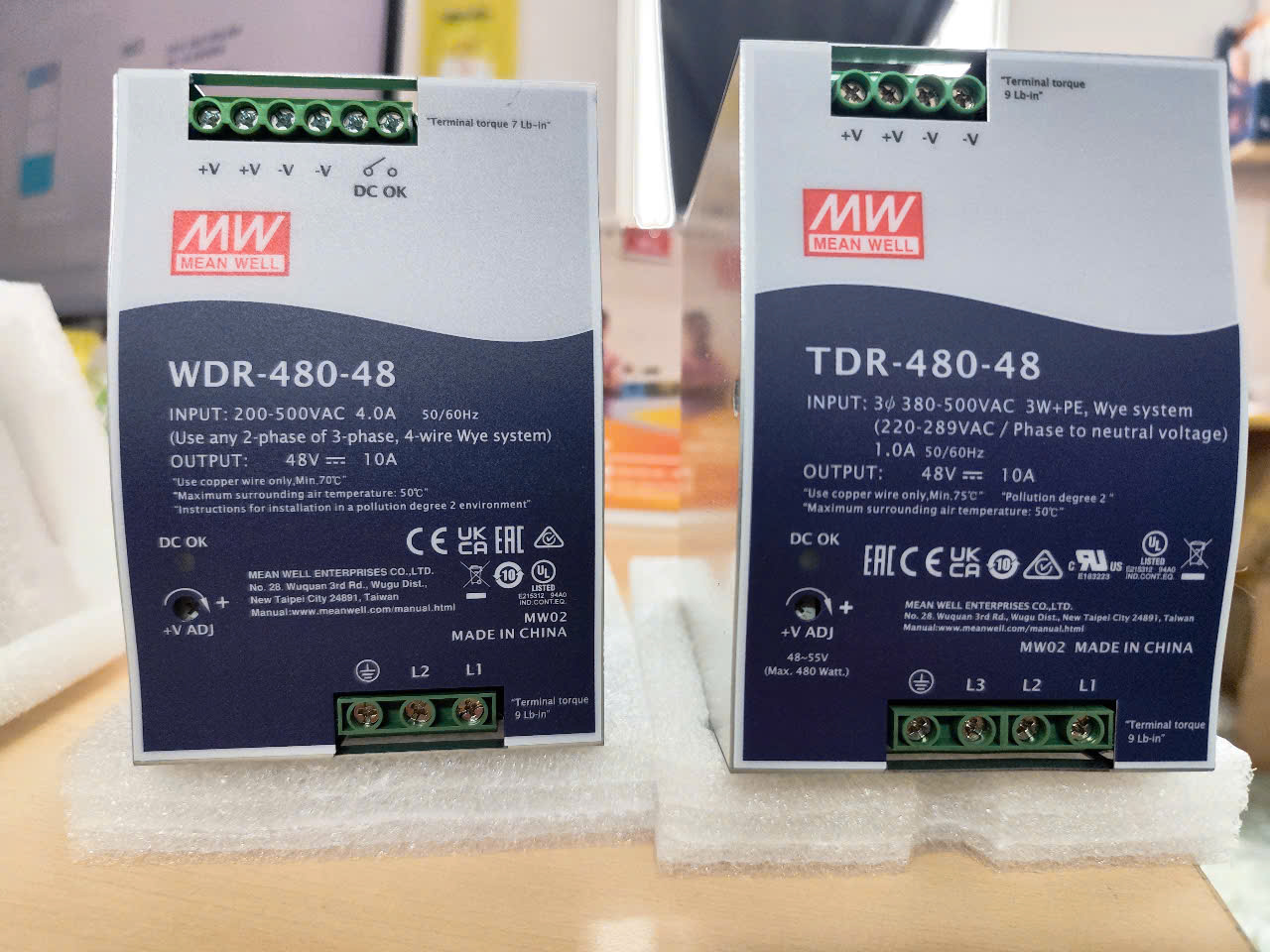

Bảng so sánh cụ thể giữa TDR 480 48 và WDR 480 48

Tiêu chí so sánh	Meanwell TDR-480-48	Meanwell WDR-480-48
Điện áp đầu vào (AC Input)	3 pha 340 ~ 550 VAC (Có thể chạy 2 pha nhưng cần giảm tải)	1 pha hoặc 2 pha 180 ~ 550 VAC
Điện áp định mức đầu ra	48V DC	48V DC
Dòng điện & Công suất định mức	10A / 480W	10A / 480W
Dải điều chỉnh điện áp (Voltage Adj.)	48 ~ 55V	48 ~ 55V
Hiệu suất (Efficiency)	Lên tới 93%	Lên tới 93%
Tính năng DC OK Relay	Là dạng tùy chọn (Optional) (Cần đặt hàng phiên bản có kèm chân cắm Relay)	Có tích hợp sẵn (Built-in) tiêu chuẩn trên thiết bị
Kích thước (Rộng x Cao x Sâu)	$85.5 \times 125.2 \times 128.5 \text{ mm}$	$85.5 \times 125.2 \times 128.5 \text{ mm}$
Trọng lượng	Khoảng 1.51 kg	Khoảng 1.7 kg
Ứng dụng phù hợp	Hệ thống công nghiệp, máy tự động hóa, thiết bị bán dẫn sử dụng nguồn điện lưới 3 pha	Hệ thống điện tự động hóa, tủ điện sử dụng nguồn lưới 1 pha hoặc 2 pha có dải điện áp biến động rộng

Tóm tắt ưu điểm và lựa chọn:

• Chọn TDR-480-24 khi: Hệ thống điện nhà xưởng/tủ máy của bạn dùng lưới điện 3 pha, cần thiết bị chuyên dụng đồng bộ pha và lưu ý kiểm tra đặt hàng bản có tích hợp sẵn tuỳ chọn DC OK nếu cần dùng.

• Chọn WDR-480-24 khi: Bạn cấp nguồn từ lưới 1 pha hoặc 2 pha, dải điện áp lưới dao động rộng, và cần sẵn ngay tính năng DC OK tích hợp sẵn trên mạch mà không cần đặt hàng tùy chọn.

 Kết luận:

• Chọn dòng WDR khi: Nơi lắp đặt sử dụng lưới điện 1 pha/2 pha không ổn định, điện áp dễ bị sụt áp sâu hoặc dao động lớn, hoặc tủ điện của bạn không có sẵn nguồn 3 pha.

• Chọn dòng TDR khi: Bạn đang thiết kế tủ điện công nghiệp lớn, máy móc tự động hóa có sẵn nguồn cấp 3 pha và cần sự cân pha tốt, tối ưu dòng điện tải trên 3 pha của hệ thống nhà xưởng.

•
