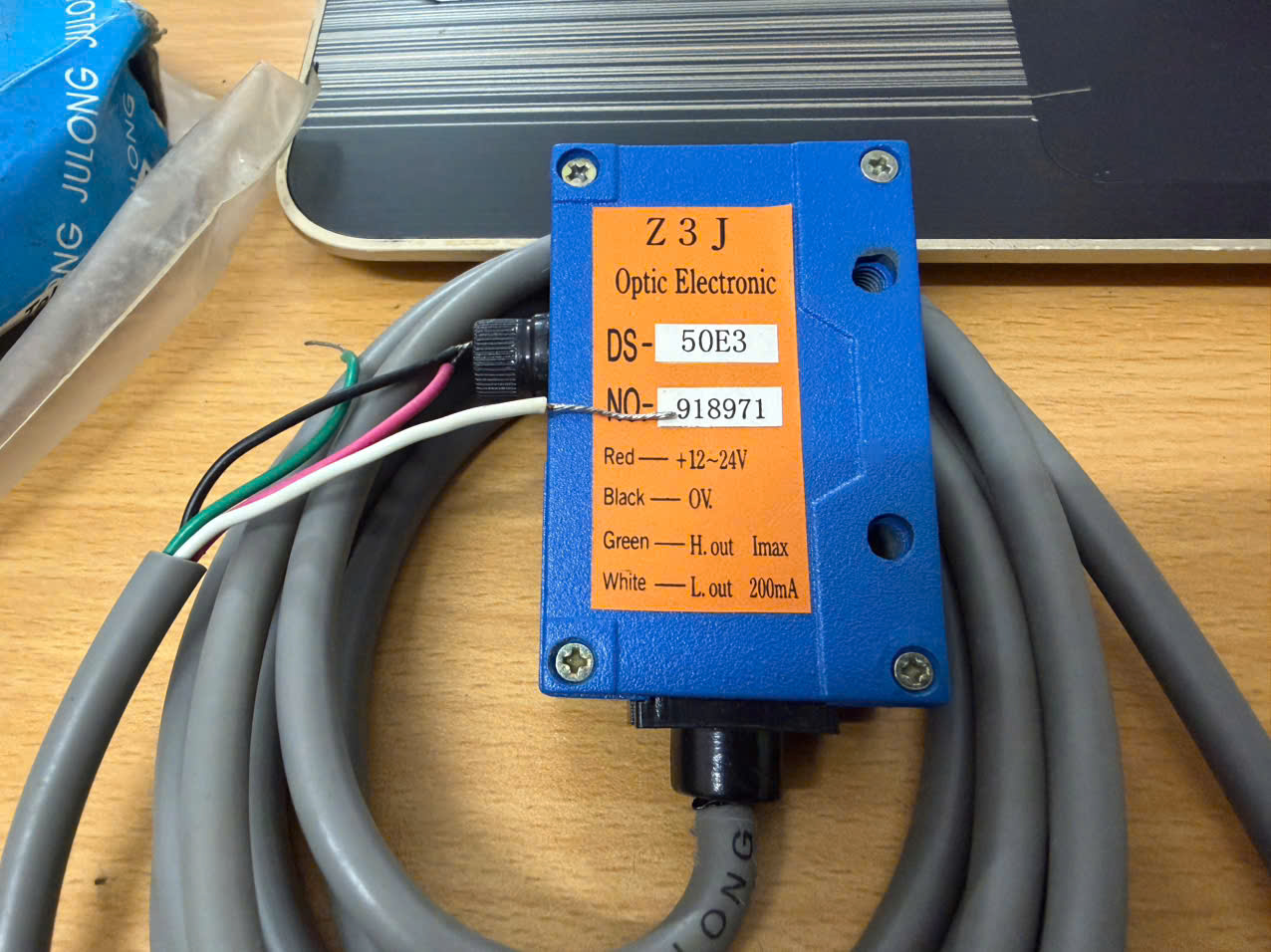

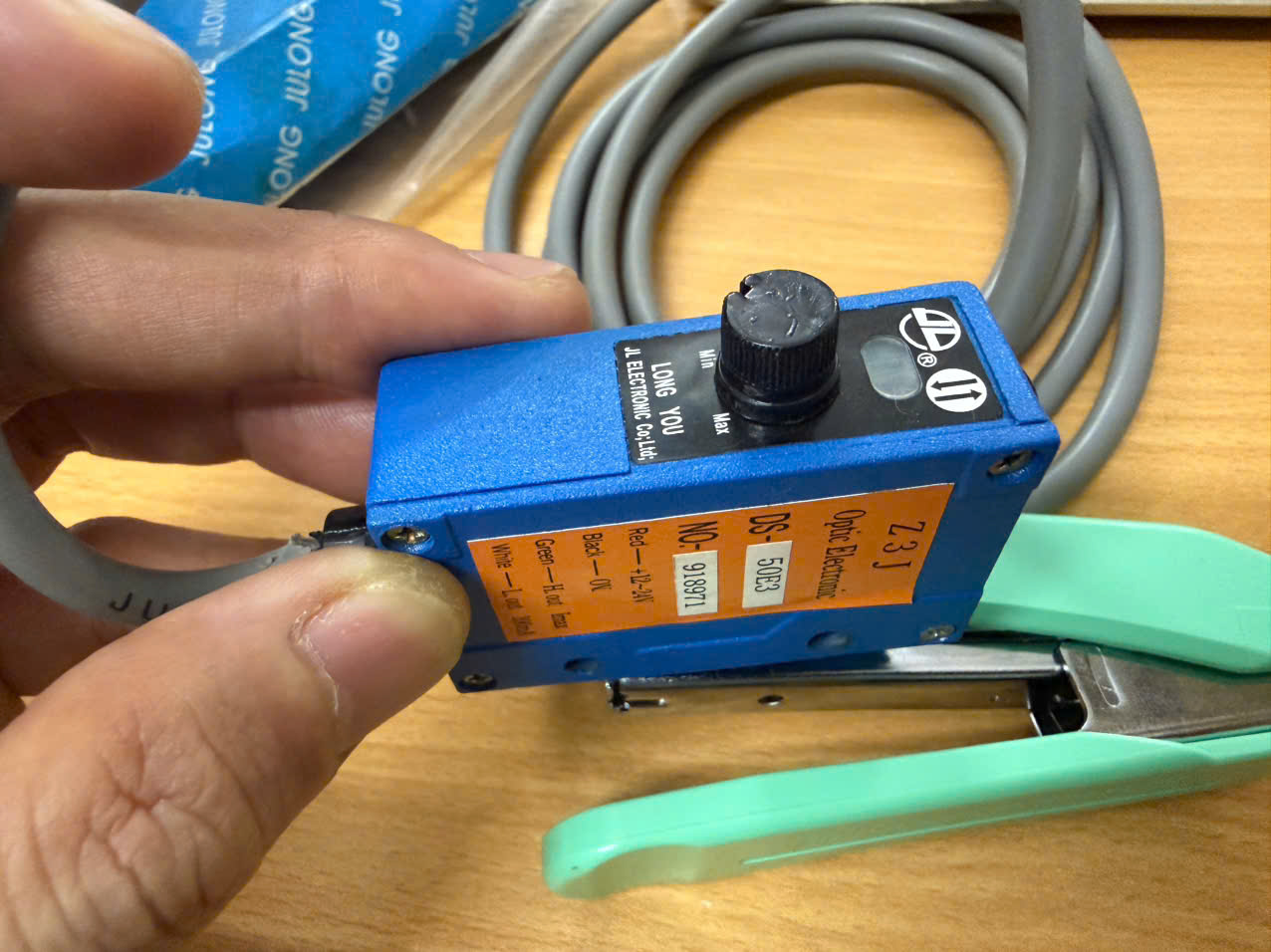

Cảm biến hồng ngoại JULONG Z3J-DS50E3.

Cảm biến hồng ngoại JULONG Z3J-DS50E3.

Model: Z3J-DS50E3

Nguồn cấp:

• Đỏ (Red): +12~24VDC
• Đen (Black): 0V

Ngõ ra:

• Xanh lá (Green): H.out (Ngõ ra mức cao)
• Trắng (White): L.out (Ngõ ra mức thấp)

Dòng tải ngõ ra tối đa:

• 200mA

Thông số kỹ thuật

• Model: Z3J-DS50E3
• Khoảng cách phát hiện: 50cm
• Nguồn cấp: DC 12~24V ±10%
• Dòng tiêu thụ: ≤45mA
• Vật chuẩn thử nghiệm: Tờ giấy trắng 5x5cm
• Dòng tải: 100mA
• Điện áp rơi ngõ ra: ≤1V
• Thời gian đáp ứng: 2ms
• Độ nhạy: Có thể điều chỉnh
• Chế độ hoạt động: Light ON / Dark ON
• Đèn báo trạng thái: LED màu đỏ
• Cấp bảo vệ: IP64
• Vỏ ngoài: Kim loại
• Nguồn sáng: Tia hồng ngoại (Infrared)
• Cáp kết nối: PVC Φ5.4mm, dài tiêu chuẩn 2m
• Nhiệt độ làm việc: -25°C đến +55°C

Công dụng

Cảm biến này dùng để:

• Phát hiện vật thể đi qua
• Đếm sản phẩm trên băng tải
• Phát hiện vị trí sản phẩm
• Điều khiển đóng/mở cơ cấu tự động
• Máy đóng gói
• Máy in
• Dây chuyền sản xuất
• Hệ thống tự động hóa công nghiệp

Nguyên lý hoạt động là phát tia hồng ngoại, khi có vật phản xạ tia sáng trở lại thì cảm biến sẽ xuất tín hiệu ON/OFF.

Sơ đồ dây
