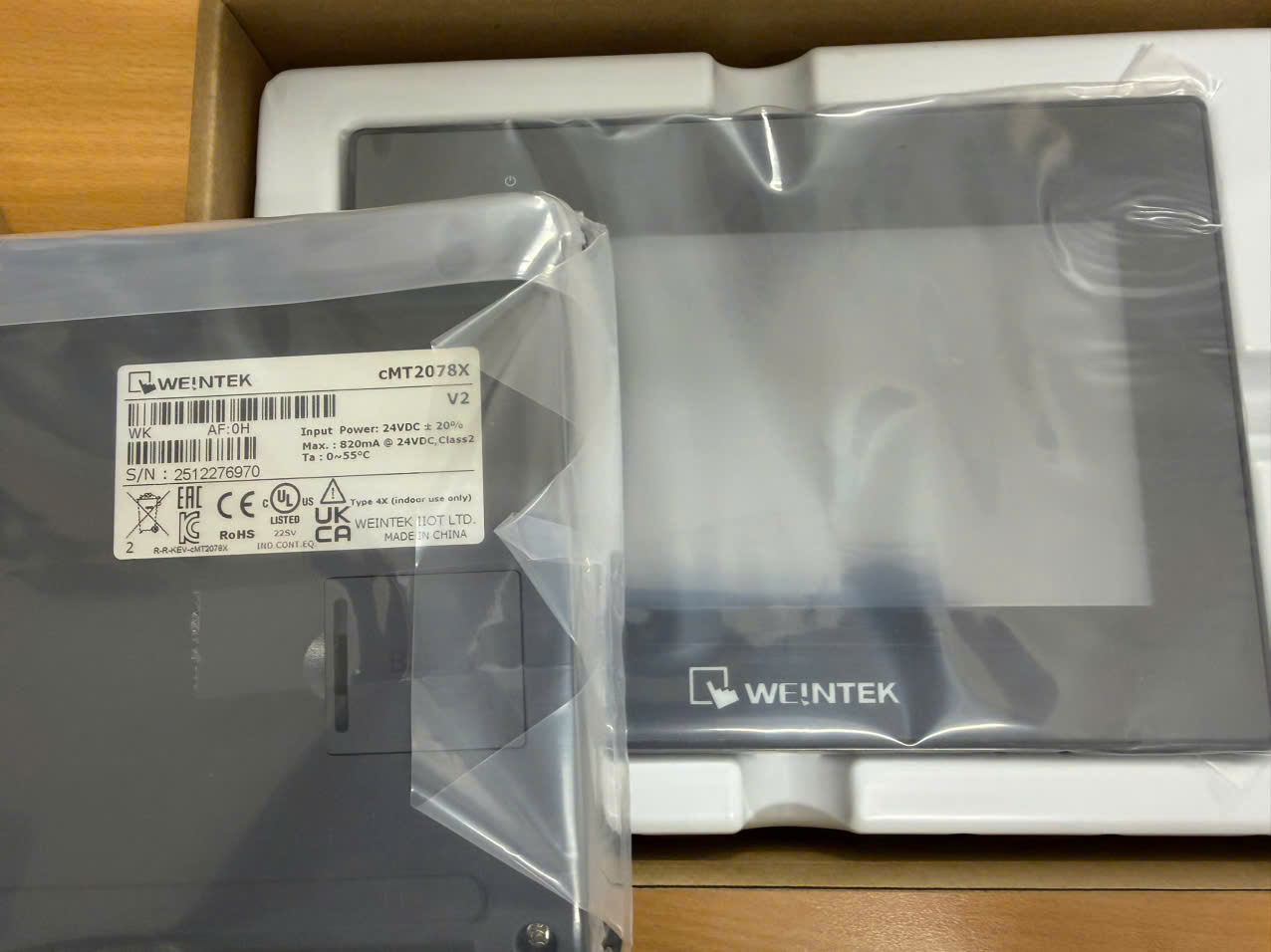

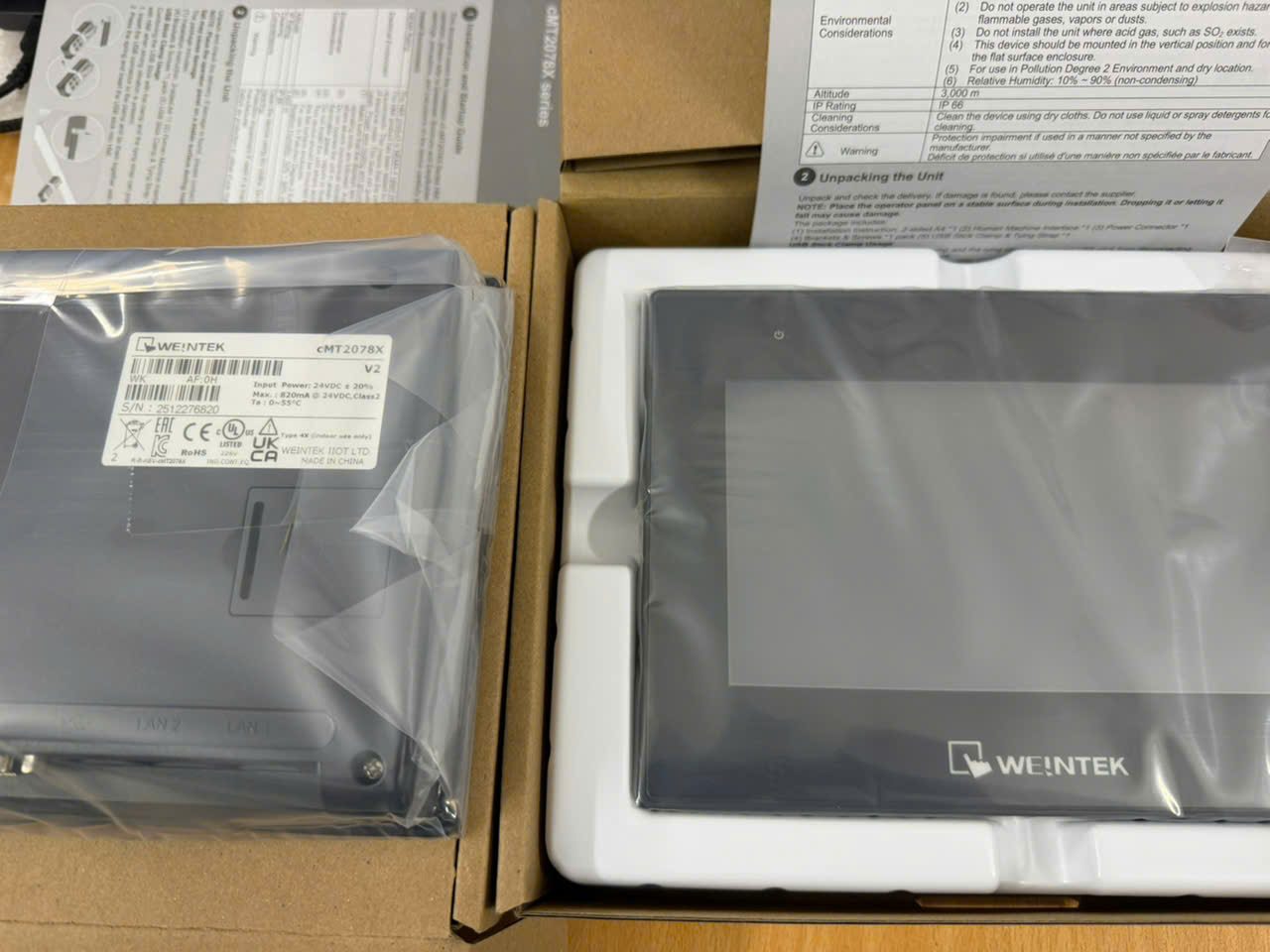

HMI Weintek cMT2078X
Màn hình HMI cMT2078X Weintek, cMT2078X là dòng màn hình HMI 7 inch thuộc thế hệ mới của Weintek, được thiết kế với hiệu năng mạnh mẽ, độ bền cao và khả năng kết nối linh hoạt, phù hợp cho các ứng dụng tự động hóa công nghiệp.
Đặc điểm nổi bật HMI Weintek cMT2078X
Màn hình TFT LCD 7 inch, độ phân giải 800 x 480
CPU Quad-core hiệu năng cao, tích hợp bộ xử lý đồ họa 3D
Thiết kế không quạt (fan-less), tăng độ bền và ổn định
Bộ nhớ trong: 4GB Flash, tích hợp RTC
Hỗ trợ giao tiếp COM2 / COM3 RS-485 (2W), MPI 187.5K (dùng từng cổng một)
Tích hợp cách ly nguồn (Power Isolation)
Mặt trước đạt chuẩn bảo vệ NEMA4 / IP66

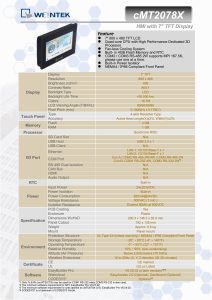

Thông số kỹ thuật
1. Màn hình hiển thị
Kích thước: 7” TFT
Độ phân giải: 800 x 480
Độ sáng: 400 cd/m²
Tỷ lệ tương phản: 800:1
Đèn nền: LED
Tuổi thọ đèn nền: >30.000 giờ
Màu sắc: 16.7 triệu màu
Góc nhìn (T/B/R/L): 80° / 60° / 80° / 80°
Pixel Pitch: 0.1926(H) x 0.179(V) mm
2. Cảm ứng
Loại: Điện trở 4 dây
Độ chính xác: X±2%, Y±2%
3. Bộ nhớ
Flash: 4GB
RAM: 1GB
4. Bộ xử lý
CPU: Quad-core RISC

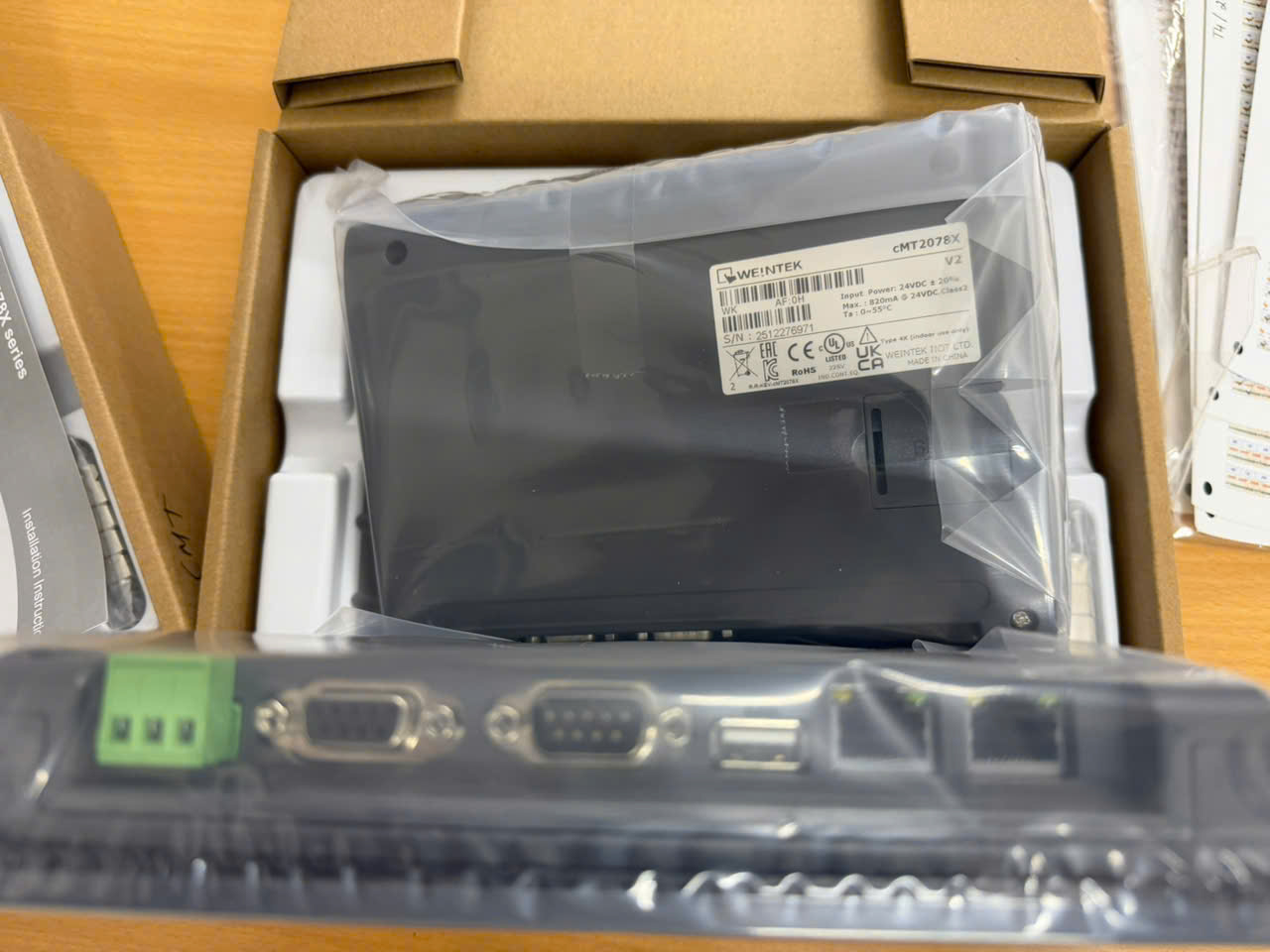

Giao tiếp & Kết nối
USB Host: 1 x USB 2.0
Ethernet:LAN1: 10/100 Base-T
LAN2: 10/100 Base-T
Cổng COM:COM2 RS-485 (2W/4W), COM3 RS-485 (2W)
COM1 RS-232 (4W), COM3 RS-232 (2W)
Các giao tiếp khác:Không hỗ trợ SD Card
Không hỗ trợ CAN Bus
Không HDMI
Không Audio Output
Nguồn và điện năng
Nguồn cấp: 24VDC ±20%
Công suất tiêu thụ: 820mA @ 24VDC
Cách ly nguồn: Có
Điện áp chịu đựng: 500VAC (1 phút)
Điện trở cách ly: >50MΩ @ 500VDC
Thiết kế & cơ khí
Vỏ: Nhựa
Kích thước: 200.3 x 146.3 x 35.0 mm
Kích thước khoét lỗ: 192 x 138 mm
Trọng lượng: ~0.6 kg
Kiểu lắp: Gắn tủ (Panel mount)
PCB Coating: Có
Điều kiện môi trường
Nhiệt độ hoạt động: 0 ~ 55°C
Nhiệt độ lưu trữ: -20 ~ 60°C
Độ ẩm: 10% ~ 90% (không ngưng tụ)
Độ cao: < 3000m
Chống rung: 10 ~ 25Hz (2G, 30 phút mỗi trục)
Chuẩn bảo vệ: UL Type 4X / NEMA4 / IP66 (mặt trước)
Chứng nhận
CE
UL (cULus Listed)
Phần mềm hỗ trợ
EasyBuilder Pro (V6.05.02 trở lên)
Weincloud (EasyAccess 2.0 – tùy chọn)
Hỗ trợ CODESYS (tùy chọn)
Thông tin đặt hàng
Model: cMT2078X
Bao gồm: USB Clamp & Tying Strap
Tùy chọn thêm:
EasyAccess 2.0 Activation Card
License CODESYS
Kích thước & lắp đặt
Kích thước tổng thể: 200.3 x 146.3 mm
Độ dày: ~35 mm
Kích thước khoét tủ: 192 x 138 mm
Sơ đồ chân (Pinout)
COM1 / COM3 (RS232 – 9 chân)
RxD, TxD, GND
RTS, CTS
COM2 / COM3 (RS485 – 9 chân)
Data+, Data-
Rx+, Rx-
Tx+, Tx-
GND
Ứng dụng
HMI cMT2078X phù hợp cho:
Máy sản xuất tự động
Hệ thống SCADA nhỏ
Điều khiển dây chuyền
Nhà máy thông minh (Smart Factory)
IoT công nghiệp
