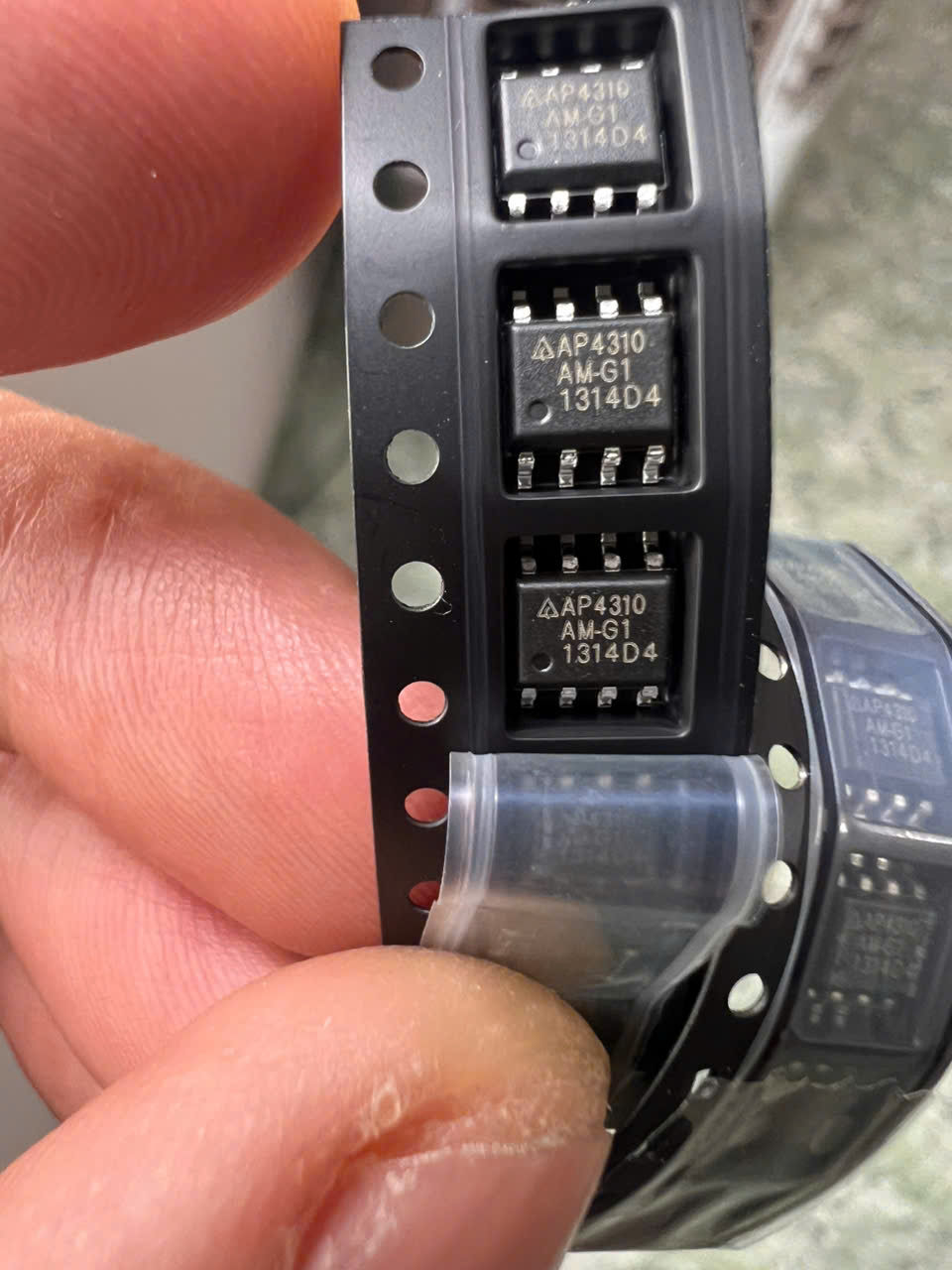

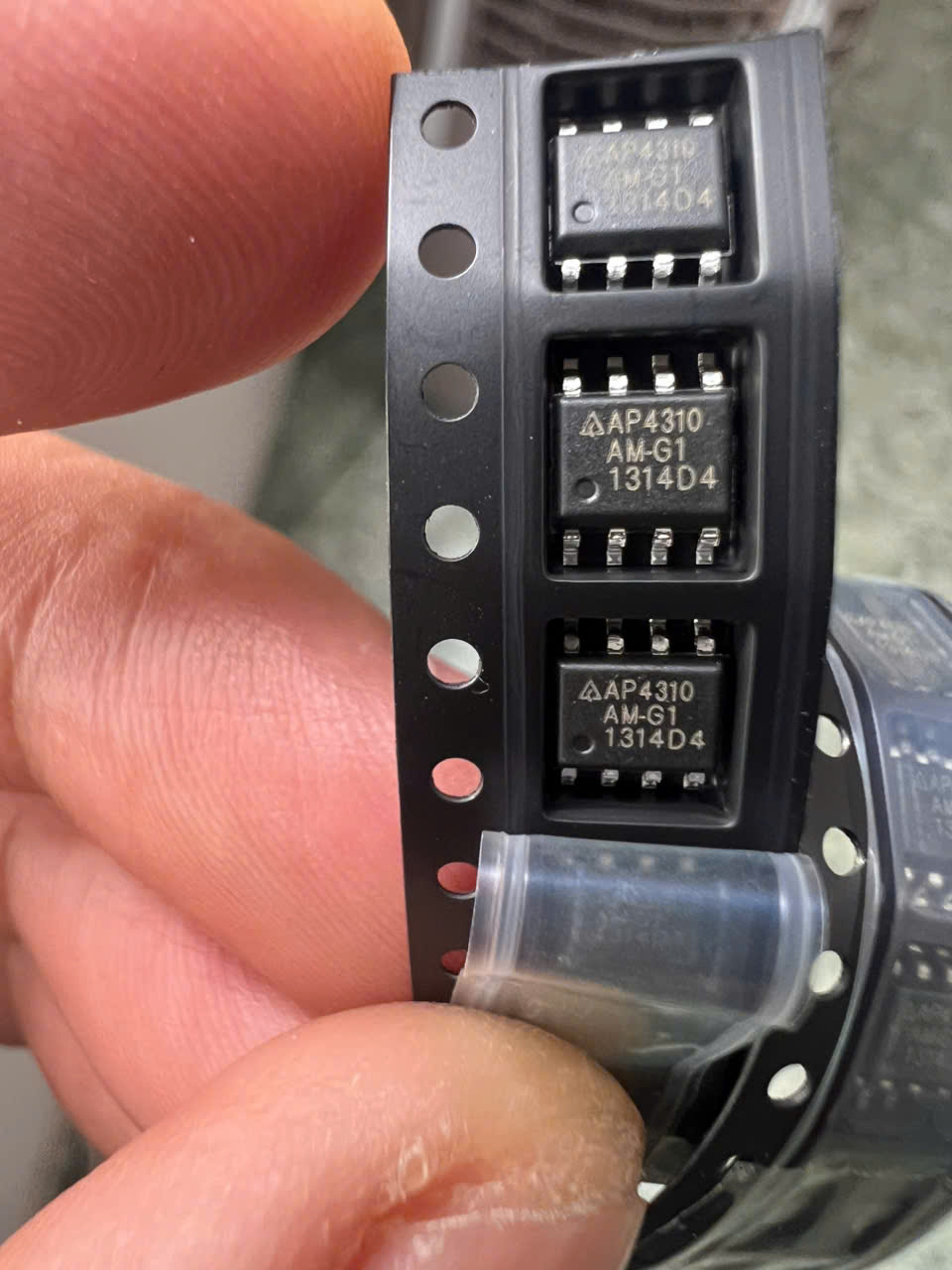

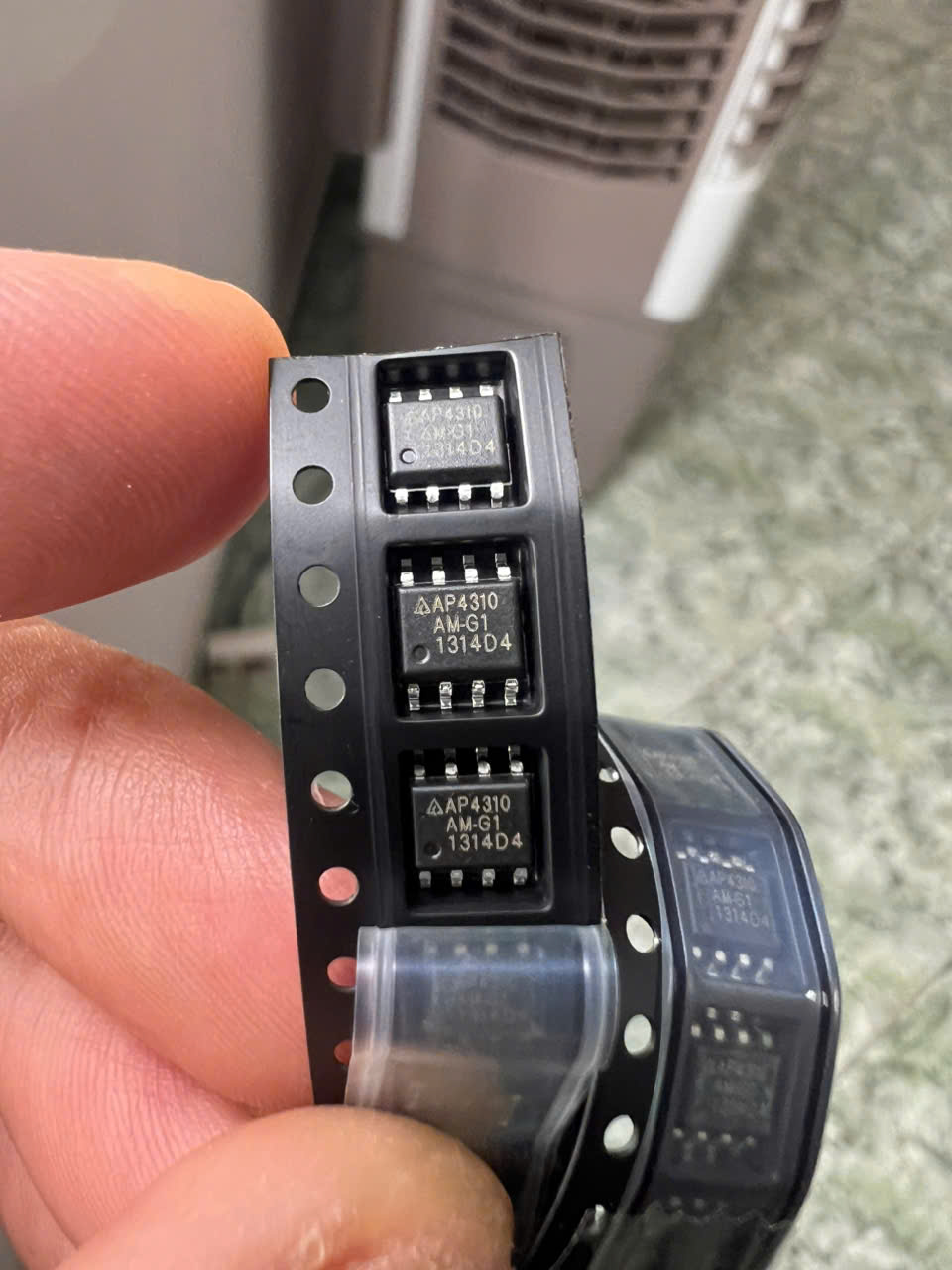

IC AP4310 AM-G1 1314D4
IC AP4310
IC AP4310 là bộ khuếch đại hoạt động kép (op-amp) và chip tham chiếu điện áp được sản xuất bởi nhiều công ty bán dẫn khác nhau, bao gồm BCD Semiconductor, Diodes Incorporated và Shenzhen Huazhimei Semiconductor.
Một số tính năng chính của AP4310 bao gồm:
Bộ khuếch đại hoạt động kép và tham chiếu điện áp trong một gói duy nhất
Dải điện áp cung cấp rộng từ 3V đến 36V
Điện áp bù đầu vào thấp 0,5mV (điển hình) ở 25°C
Dòng điện phân cực đầu vào thấp 5nA (điển hình) ở 25°C
Độ khuếch đại điện áp vòng hở cao lên đến 100dB
Tham chiếu điện áp 2,5V ổn định với độ chính xác 0,7%
Có sẵn trong các gói SOIC-8 và DIP-8
AP4310 thường được sử dụng trong các ứng dụng như bộ sạc pin, nguồn điện chuyển mạch và các mạch tương tự khác yêu cầu tham chiếu điện áp ổn định và bộ khuếch đại hoạt động kép. [
IC AP4310 ứng dụng:
IC AP4310 là một IC dual op-amp và voltage reference. Nó có 8 chân, bao gồm:
Chân 1 và 8: Nguồn cấp VCC
Chân 2 và 7: Đầu ra của 2 op-amp
Chân 3: Đầu vào dương của op-amp 2
Chân 4: Nối đất GND
Chân 5: Đầu vào dương của op-amp 1
Chân 6: Đầu vào âm của op-amp 2
Có thể sử dụng AP4310 trong các ứng dụng như bộ sạc pin, nguồn cấp điện DC-DC. Ví dụ về sơ đồ ứng dụng cho bộ sạc pin được mô tả trong tài liệu datasheet.
Về thông số kỹ thuật, AP4310 có điện áp cấp nguồn từ 3V đến 36V, độ lệch offset đầu vào từ 0.5mV đến 5mV, dòng bias đầu vào từ 5nA đến 30nA, và độ lợi điện áp op-amp từ 70dB đến 90dB.
IC AP4310
Sử dụng op-amp trong AP4310 để điều khiển quá trình sạc pin:
Op-amp 1 có thể được dùng để theo dõi và điều chỉnh dòng sạc.
Op-amp 2 có thể được dùng để theo dõi và điều chỉnh điện áp sạc.
Sử dụng nguồn tham chiếu điện áp ổn định 2.5V trong AP4310 để:
Cung cấp điện áp tham chiếu cho mạch điều khiển sạc.
Tạo điện áp tham chiếu để so sánh với điện áp pin trong quá trình sạc.
Một ví dụ về sơ đồ ứng dụng AP4310 trong bộ sạc pin:
Op-amp 1 điều khiển dòng sạc bằng cách so sánh điện áp trên một điện trở sense với điện áp tham chiếu.
Op-amp 2 điều khiển điện áp sạc bằng cách so sánh điện áp pin với điện áp tham chiếu.
Nguồn tham chiếu 2.5V được sử dụng làm điện áp tham chiếu cho cả hai op-amp.
Việc sử dụng AP4310 giúp bộ sạc có thể điều khiển chính xác quá trình sạc, tránh sạc quá mức hoặc sạc không đủ, từ đó bảo vệ an toàn cho pin
